● 名称：TSULTRA Spool Clamp
● メーカー又は販売店：ちょ〜鶴田工務店（販売してません）
● 型番：T-SC001
● 記事：自作品
● 価格（参考程度に）：ステンレスボルトとナットなのでけっこうかかった.....？円・ステンレスちょうナット：M8（つまり径8mm） 4-031-000S8 ピッチ1.25 1個 150円
・ステンレス全ネジ：M8（つまり径8mm）×285mm 1本 190円
・ステンレスナット：M8（つまり径8mm）
・ステンレスワッシャー：M8（つまり径8mm）×18mm外径 12枚入り 100円
・ステンレスワッシャー：M8（つまり径8mm）×26mm外径 4枚入り 100円
■ 説明

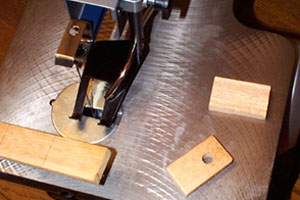

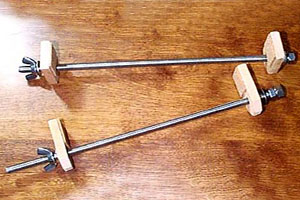

弦楽器のボディと表面板を圧着・固定するためのクランプ（スプールクランプ）というものも市販されてはいますが、これは自作品です。木片をボルトと蝶ナットで締め付けるという至ってシンプルな構造。ギターやヴァイオリン製作のみに使うのであれば丸棒の円筒形（ちくわみたいに....）の木片で製作してください。上の写真のクランプはバロックギターのように裏板がラウンドしている楽器製作にも使えるようにと考えたもので、軸ボルトに対して木片が若干傾斜するようになっています。つまりボルト軸と木片の穴の隙間によってクランプしたときに傾きが生ずるわけです。
注意すべきはボルトの長さとネジ山をどの程度の長さまで切ってあるかということです。製作する楽器のボデイの厚さが様々（つまりいろんな種類の楽器を作る）の場合は注意が必要です。いっそのこと全体にネジを切ってあるものがいいのですが適度な長さのものが金物屋で見つかるかどうかがポイント....長すぎると作業中に目やほっぺをつつきそうでコワイ....注意してください。
補足：その後、StewMacでスプールクランプ買いました〜〜〜〜！
